GALERI FOTO PADA PROYEK

Berikut ini adalah kumpulan beberapa foto jepretan saya ketika saya melakukan Kerja Praktek di Semester 5 untuk memenuhi syarat mata kuliah kerja praktek di Politeknik Negeri Sriwijaya. Kerja Praktek ini saya lakukan selama 2 Bulan di Proyek Pembangunan Gedung Kantor Pekerjaan Umum Balai Besar Wilayah Sungai VIII Palembang.


PEKERJAAN PONDASI

Ini adalah beberapa foto proyek yang saya ambil pada pekerjaan pondasi. terlihat gambar di sebelah kiri adalah gambar kumpulan tiang pancang ukuran delata 32x32. Sedangkan disamping kanan adalah mesin pancang dengan mesin diesel dan berat hammer 1,5 Ton.
Ini adalah beberapa pancang yang telah dibenamkan dan disamping kanan adalah gambar proses penyambungan pancang dengan Las.




Sedangkan gambar di bagian ini adalah gambar pile cap. tiang pancang yang telah dipancang selanjutnya disatukan dengan dicor, seperti terlihat pada gambar disamping kanan ataupun kiri.






PEKERJAAN SLOOF


 Gambar disamping kiri merupakan

gambar pembuatan dan perangkaian bekisting sloff. Sedangkan gambar disebelah kanan merupakan gambar sloof yang telah jadi ( selesai di cor )



                                                           Untuk gambar disebelah kiri. adalah gambar sloof yang baru selesai dibongkar bekistingnya. sedangakan gambar disebelah kanan adalah sloof yang disambung ( beda hari pengecorannya ) dengan menggunakan bahan tambah

Gambar Pembongkaran Bekisting Sloof



PEKERJAAN KOLOM

Gambar disamping kiri merupakan gambar seorang tukang sedang mengecek ketegaklurusan suatu kolom. sedangkan gambar disebelah kanan adalah gambar seorang tukang sedang memasang pengaku kolom ( Tie Rod )



Untuk gambar disamping kiri ini adalah gambar seorang tukang sedang memasang pengaku kolom sedangkan gambar disebelah kanan adalah hasil pemasangan pengaku kolom ( Tie Rod ). Nah, untuk gambar dibawah ini adalah gambar beton yang telah selesai di cor dan telah dibersihkan untuk dipersiapkan untuk pekerjaan selanjutnya yaitu pekerjaan balok dan plat lantai :).




PEKERJAAN BALOK dan PLAT LANTAI



         Gambar disamping ini adalah pekerjaan pada pembuatan balok yaitu memasang balok gelagar untuk dudukan bekisting balok nanti

 nah setelah memasang balok gelagar, maka akan dipasang bekisting. seperti terlihat pada gambar disamping, tampak bekisting balok telah terpasang diatas balok gelagar yang telah dipasang terlebih dahulu.

 sedangkan gambar disamping merupakan  tampak samping dari selesainya pemasangan balok gelagar. balok gelagar ini harus lurus dan kuat untuk menahan beban bekisting dan beton coran nantinya sampai saatnya tiba pada proses pembongkaran.

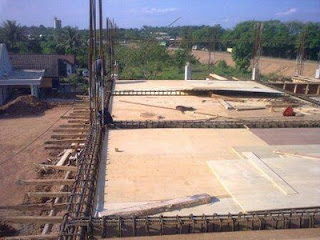

 Gambar disamping dan dibawah ini merupakan gambar pemasangan tulangan balok. setelah selesai memasang bekisting balok maka selanjutnya akan dilakukan pemasangan tulangan balok. setelah tulangan balok selesai terangkai, maka akan dipasang cetakan plat lantai. setelah cetakan plat lantai selesai dipasang maka selanjutnya akan dipasang tulangan plat lantai . setelah semua selesai maka dilaksanakan proses pengecoran.


Demikianlah sedikit foto - foto pada proyek tempat saya Kerja Praktek. semoga dapat bermanfaat bagi semuanya. jikalau butuh foto proyek yang lainnya. dapat menghubungi saya. terimakasih :)
